【導讀】從成熟穩定的 DDR4 到主流普及的 DDR5，再到專為高效能行動與邊緣應用而生的 LPDDR6，內存技術的演進正以前所未有的速度推動著數據帶寬的飛躍與工作電壓的極限下探。然而，隨著數據傳輸速率突破 6400 MT/s 甚至邁向 14.4 GT/s，信號完整性的邊際效應日益顯著，微小的時序抖動、串擾或電源噪聲都足以導致系統級的間歇性失效。在 JEDEC 規范快速迭代與產品上市時程極度壓縮的雙重壓力下，傳統的驗證方法已難以應對愈發嚴苛的兼容性測試需求。如何在確保訊號質量與系統穩定性的同時，避免陷入高昂且易過時的測試設備資本陷阱，已成為現代硬件工程師面臨的核心挑戰。
高速DDR接口測試的挑戰（以及解決方式）
高速 DDR 接口會產生在低速設計中不易察覺的訊號完整性問題。工程師必須在預算受限、開發時程緊湊的情況下，完成時序裕度、眼圖質量與協議行為的驗證。真正困難的不是技術本身，而是在壓力下如何快速且可靠地得到正確結果。
挑戰一：極度緊縮的時序裕度
從 DDR4 進階到 DDR5 與 LPDDR6，setup 與 hold time 大幅縮短。任何微小的頻率偏移、走線差異或串擾，都可能導致接口超出規范。
解決方式：
使用具備足夠帶寬、低噪聲底（low noise floor）與自動化時序分析功能的示波器與分析儀器，能在問題擴大前快速找出違規點。
挑戰二：校準與兼容性測試日益復雜
每一代 DDR 都導入新的訓練流程、等化設定與 JEDEC 規范測試項目。手動設定不僅容易出錯，也會耗費大量工程時間。
解決方式：
采用自動化兼容性測試套件，依照 JEDEC 規范逐步引導測試流程，降低設定錯誤風險，同時加速最終驗證與簽核。
挑戰三：直到后期才浮現的訊號完整性問題
在多 Gb/s 的高速環境下，反射、阻抗不連續、抖動與電源噪聲，往往造成系統層級的間歇性失效，且難以追溯根本原因。
解決方式：
結合高帶寬示波器與實時／脫機的 SI 分析工具，可視化眼圖、拆解抖動成分，并將問題與布線或 PDN 行為進行關聯分析。
挑戰四：專業測試設備取得不易
DDR5 與 LPDDR6 所需的測試設備價格高昂，團隊往往必須等待預算或實驗室資源，導致驗證時程延宕。
解決方式：
透過「租賃」等彈性取得模式，工程師可在需要的時間，使用最適合的設備，不必等待采購流程，也不會綁住資本支出。
挑戰五：標準加速演進、時程持續壓縮
JEDEC 規范與客戶需求更新速度，往往快過內部驗證流程，導致重復測試或工具不匹配的風險。
解決方式：
建立模塊化、可擴充的測試架構，能隨需求變化快速調整，同時降低新世代 DDR 導入時的學習曲線。
為什么DDR 兼容性測試如此重要？
DDR 內存是系統效能的核心。不論你是在設計處理器、驗證電路板，或整合系統層級產品，DDR 的行為都直接影響系統吞吐量、穩定性、功耗效率，以及最終的使用者體驗。透過完整且嚴謹的界面測試，才能確保你的設計在實際應用環境下，依然能提供可預期且穩定的效能表現。
確保系統穩定性
內存時序錯誤或邊際訊號質量，可能以間歇性方式出現，后期幾乎無法除錯。完整測試可確保在不同電壓、溫度與負載條件下的可靠運作。
保護產品效能
DDR 世代升級所帶來的效能提升，只有在接口正確調校下才能實現。測試可確認系統實際達成目標帶寬與延遲表現。
降低高昂的重工成本
提早發現 SI 或兼容性問題，可避免昂貴的板子重制、項目時程延誤與資源浪費。完善且扎實的 DDR 驗證流程，是提升項目可預期性、降低風險的前瞻性投資。
支持量產一致性
架構驗證完成后，穩定的測試流程有助于量產一致性，降低退貨率并提升良率。
加速上市時程
對 DDR 接口有信心的團隊，能更快整合、減少除錯，加速驗證流程，將測試質量轉化為競爭優勢。
DDR與測試技術的未來趨勢
LPDDR6 已正式登場，DDR6 也即將到來。
LPDDR6 規范將 LPDDR5 的數據速率倍增，并為 AI Edge、車用系統與行動平臺帶來顯著的能效提升。4-5
未來可預期的發展包括：
更高帶寬（每 pin 可達 12.8–14.4 Gb/s）與更低工作電壓
更嚴苛的時序裕度，對示波器帶寬要求提升至 25–30 GHz 以上
JEDEC 持續擴大標準化測試內容，自動化兼容性測試的重要性更高
雖然 DDR6 規范尚未定案，Electro Rent 將持續與 Keysight、Tektronix、Rohde & Schwarz 等原廠合作，于標準正式發布后，第一時間提供建議測試方案。
各代DDR與測試建議
DDR4 測試
DDR4 仍是許多兼顧效能與可靠性的設計主流，測試重點在于時序兼容性、讀寫驗證與通道完整性。
可能的測試配置：
示波器：Keysight DSOX6004A InfiniiVision (6 GHz, 4 CH) 或Tektronix MSO64B。
軟件：Rohde & Schwarz RTx-K91 DDR4 Compliance App。
這些配置可協助工程師執行各項測試，包括眼圖量測、抖動分析，以及訊號去嵌（de-embedding）等關鍵驗證工作。
DDR5 測試
DDR5 在速度與架構上皆更為復雜，需要能同時分析時序、訊號完整性與兼容性的高階工具。
可能的測試配置：
示波器： Keysight UXR0254A Infiniium (25 GHz, 4 CH) or Rohde & Schwarz RTP164 (16 GHz, 4 CH)。
軟件： Keysight D9050DDRC DDR5 Tx Compliance Software 用于自動設置和報告或泰克 DPOFL-DDR5SYS TekExpress DDR5 套件的眼圖驗證。
Rx 測試：Keysight M80885RCA RX 合規測試套件。
這套配置可協助工程師驗證時序裕度、擷取眼圖量測數據，并在系統層級故障發生前，提前辨識與定位訊號劣化（signal impairments）等問題。
LPDDR6 準備方向
LPDDR6 對帶寬與精度的要求前所未有，建議提前規劃可擴充的高帶寬測試平臺。
可能的測試配置：
Tx 示波器：LPDDR6 Up to 14.4 GT/s requires a >25 GHz oscilloscope. Tektronix DPO73304DX (33 GHz, 4 CH) or Keysight UXR0334A (33 GHz, 4 CH)。
Rx 測試：Keysight M8040A BERT Platform。
軟件：Keysight D9060LDDC compliance suite for LPDDR6 Tx Compliance tests and Keysight M80896RCA Rx compliance software for LPDDR6。
透過租賃或彈性方案，可在不增加長期負擔的情況下，縮短驗證時程并提前為 DDR6 做好準備。

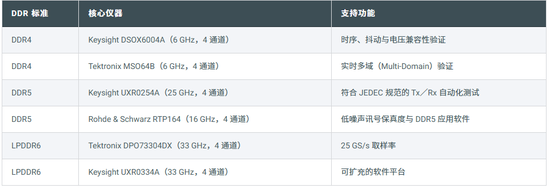

各代DDR對應測試設備
上述儀器可支持 DDR4、DDR5 與 LPDDR6 測試環境中的兼容性驗證、除錯分析與裕度量測。
Electro Rent 如何協助你完成 DDR 兼容性測試
你的高速驗證成功，始于彈性取得最適合的測試設備。
透過 Electro Rent，你可以：
短期租用最新 DDR 測試設備
中期租賃并保留升級彈性
購買認證中古儀器，降低長期成本
由專屬應用工程師協助選型與配置
實際應用情境：
DDR4 除錯：租賃 Tektronix MSO64B + DDR4 Compliance Suite
DDR5 驗證：租用 Keysight UXR0254A + D9050DDRC
LPDDR6：短期租用 UXR0334A 或 DPO73304DX 評估原型
為什么選擇 Electro Rent：
所有設備皆經校正
提供技術支持與設定服務
彈性租賃，避免設備快速汰舊造成資本浪費
總結
面對 DDR 技術從 DDR4 向 LPDDR6 乃至未來 DDR6 的加速演進，測試驗證已不再僅僅是流程中的最后一道關卡，而是決定產品效能、穩定性與上市速度的戰略核心。極高的數據速率與極窄的時序裕度意味著任何細微的信號完整性問題都可能轉化為昂貴的重工成本與市場風險。因此，依賴高帶寬、低噪聲的精密儀器配合自動化的 JEDEC 兼容性測試套件，是確保設計符合規范的唯一途徑。
