任何開關電源都無法提供絕對精確、恒久不變的輸出電壓。其標稱值（如12V、5V）是一個理想目標，實際輸出會在一個范圍內波動。這個總的波動范圍，即總容差，是多個獨立誤差因素共同作用的結果。理解這些不精確性的來源，并準確計算出最壞情況下的極限值，對于確保系統穩定性和可靠性至關重要。
開關電源通常設有一個反饋引腳，用于設置其輸出電壓。該電壓由電源內部的調節電路進行控制。然而，核心問題在于：這種電壓調節的精度究竟如何？

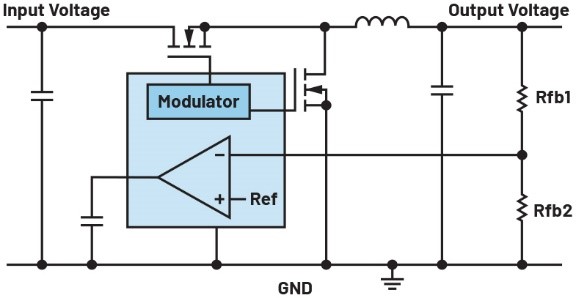

圖1展示了一個典型的降壓式開關電源電路。其作用是從一個通常不穩定的輸入電壓中，生成一個經過精確調節的輸出電壓。
圖1. 降壓式開關電源電路結構
輸出電壓的最終精度，由多種影響因素及其各自的容差共同決定。
直流容差
直流調節偏差是影響精度的核心因素之一，它主要來源于轉換器內部的基準電壓精度（見圖1）。這個基準電壓由IC設計者設定，但其實際值會在電源電壓波動、制造工藝偏差以及工作溫度變化范圍內產生微小的偏移。電壓轉換器IC的數據手冊會明確給出這些直流容差參數，它們可能以基準電壓線性調整率、輸出電壓負載調整率或反饋引腳穩定電壓等多種形式進行規定。后者不僅包含基準電壓本身的精度，還涵蓋了反饋引腳處其他IC固有的直流誤差。
此外，用于設置輸出電壓的電阻分壓器（圖1中的Rfb1和Rfb2）的阻值偏差，也是直流容差的重要組成部分。電阻器本身存在多種容差等級。通常，普通電阻的實際阻值會分布在其標稱最大容差附近。而容差更小的高精度電阻，則需在生產過程中通過篩選獲得。
輸出電壓紋波
在開關電源中，經過調節的輸出電壓上總會疊加一定的交流紋波。該紋波主要由降壓穩壓器的電感電流紋波、輸出電容的容值及其等效串聯電阻（ESR）共同決定。雖然可以通過選用更大電感值的線圈以及更低ESR、更大容值的輸出電容來減小紋波，但無法被完全消除。
負載瞬態響應
影響輸出電壓精度的第三個關鍵因素，是電源在負載突變時的響應特性。當負載電流發生快速變化時，輸出電壓會產生一個短暫的過沖或下沖，偏離其設定值。負載變化的幅度越大、速度越快，輸出電壓的短期偏差也就越顯著。
為了盡可能減小負載瞬變帶來的誤差，電源控制回路的響應速度必須足夠快。ADI公司的LTpowerCAD?設計工具能夠幫助優化電源轉換器電路的控制回路，以實現這一目標。

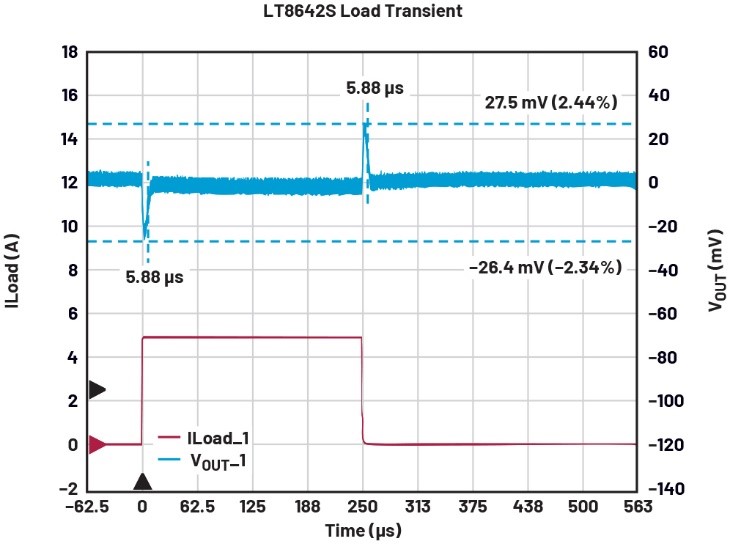

圖2展示了LT8642S在負載瞬變下的響應波形。負載電流在500 ns內從100 mA階躍至5 A，并在250 μs后以同樣速度切換回來。如圖所示，輸出電壓產生了約27.5 mV的峰值和26.4 mV的谷值偏差。
圖2. 使用LTpowerAnalyzer在時域中測量負載瞬變
該負載瞬變測量由ADI公司的LTpowerAnalyzer完成。借助這一硬件工具，可以便捷地測量在不同電流水平及不同階躍時間下的負載瞬態響應。

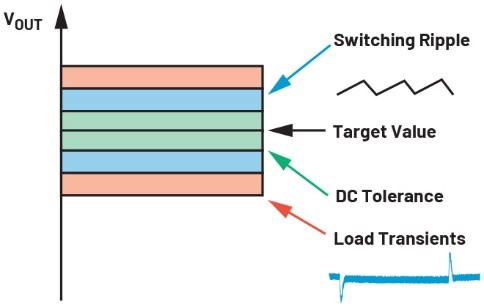

圖3綜合展示了影響開關電源輸出電壓精度的這幾類主要因素。
圖3. 影響電源輸出電壓精度的不同因素
總結
在選擇電源電路時，首先必須明確具體應用所要求的電壓精度。這一要求直接決定了元器件的選型方向：
若追求高直流精度，應重點關注電源轉換器IC和電阻分壓器的精度規格。
若需抑制輸出電壓紋波并優化負載瞬態響應，則需精心選擇電感和輸出電容。
此外，還應通過優化控制回路（例如采用盡可能低的電壓偏移）來有效處理負載瞬變，從而提升整體性能。
