【導讀】偏轉線圈作為電子設備中的關鍵電磁元件，主要負責控制電子束的定向偏轉，是實現精準掃描和圖像顯示的核心組件。本文將深入探討偏轉線圈的定義、工作原理、優勢特點、應用場景、成本分析、選型要點以及國際國內主要廠商的對比，為工程師提供全面的技術參考。
偏轉線圈作為電子設備中的關鍵電磁元件，主要負責控制電子束的定向偏轉，是實現精準掃描和圖像顯示的核心組件。本文將深入探討偏轉線圈的定義、工作原理、優勢特點、應用場景、成本分析、選型要點以及國際國內主要廠商的對比，為工程師提供全面的技術參考。
一、定義與工作原理
偏轉線圈（Deflection Coils）是一種用于控制電子束運動軌跡的電磁元件，通常由行偏轉線圈和場偏轉線圈組成。行偏轉線圈通有由行掃描電路提供的鋸齒波電流，產生垂直方向上線性變化的磁場，使電子束作水平方向掃描；場偏轉線圈通有由場掃描電路提供的鋸齒波電流，產生水平方向線性變化的磁場，使電子束作垂直方向掃描。兩者協同工作，在屏幕上形成完整的矩形光柵。
其工作原理基于電磁感應定律，通過控制線圈中電流的大小和方向來調節磁場強度，從而精確控制電子束的偏轉角度和掃描軌跡。先進的偏轉線圈采用優化的磁芯設計和線圈結構，如內曲面形狀與管錐曲線接近的設計，能夠改善主體磁場的磁場強度和分布，在顯像管內有效區域形成更高的磁束密度，提高電子束的偏轉靈敏度。
二、技術優勢與特點
偏轉線圈具有多項技術優勢：高精度控制能力，能夠?qū)崿F(xiàn)電子束的精準定位和掃描；快速響應特性，可適應高速掃描需求；結構緊湊，現代偏轉線圈設計更加小巧輕便，如14英寸細管頸顯像管用偏轉線圈通過結構優化，使水平銅線使用量從100g降到70g，垂直銅線使用量從60g降低到50g，垂直磁芯重量降低了30g；能效優異，新型設計提高了偏轉效率，降低了功耗；可靠性高，采用優質材料和工藝，確保長期穩定運行。
三、應用場景
偏轉線圈廣泛應用于多個領域：顯示設備，如電視和電腦顯示器，是偏轉線圈最傳統的應用領域；工業自動化，用于工業控制設備和自動化生產線；航空航天，在高性能、高可靠性要求的航空航天電子設備中發揮作用；高速鐵路，應用于高速鐵路系統的控制與監測設備；新能源領域，在新能源發電和儲能系統中也有應用。
四、成本分析與元器件選型
成本構成
偏轉線圈的成本主要包括材料成本（銅線、磁芯、絕緣材料）、生產成本（繞線、組裝、測試）和研發攤銷。通過設計優化，如14英寸細管頸顯像管用偏轉線圈通過減少材料使用量，有效降低了成本。
選型要則
選型時需考慮以下因素：磁芯材料，如4133磁芯能夠滿足高性能需求；線圈結構，水平線圈設計若干個銷孔，可提高安裝精度和穩定性；偏轉角度，根據應用需求選擇合適的偏轉角度，如平面大角度偏轉線圈可實現150°的偏轉角度；功耗特性，選擇低功耗設計以降低系統總能耗；兼容性，確保與現有系統的兼容性，如與扁平式彩色顯像管配套應用。
五、主要廠商對比分析

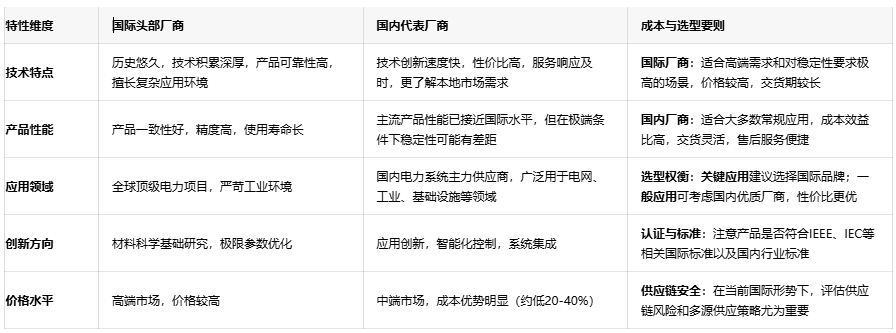

以下是國際與國內主要偏轉線圈廠商的對比分析：
表格數據來源：行業調研報告及廠商公開資料整合
六、發展趨勢與展望
隨著電子技術的不斷發展，偏轉線圈正朝著高性能、小型化、低功耗和智能化方向發展。新材料如納米晶磁芯的應用，新工藝如自動化繞線技術的推廣，以及新設計理念如集成化結構的采用，都在推動偏轉線圈技術的持續進步。
到2025年，偏轉線圈組合件項目預計將實現產品性能達到國際先進水平，抗干擾能力提高20%，使用壽命延長30%。同時，生產線的自動化和智能化將使生產效率提高30%，生產成本降低20%。
結語
偏轉線圈作為電子設備中的關鍵元件，其技術水平和產品質量直接影響整個系統的性能和可靠性。國際品牌在技術積累和可靠性方面具有優勢，但國內廠商正在迅速追趕，在性價比和服務方面表現突出。隨著新材料的應用和新工藝的推廣，偏轉線圈技術將繼續向高性能、小型化、低功耗和智能化方向發展，為各類電子設備提供更加優質的解決方案。
