【導讀】在現代電子設備中，USB Type-C 接口因其具有高帶寬、高功率特性且支持反向插入，成為應用最廣泛的標準。然而，隨著設備日益趨向小型化、充電功率和功能多樣化，接口可靠性也面臨著更嚴峻的挑戰,尤其是在日常生活中 Type-C 端口經常會暴露在潮濕或高溫環境中，水汽或生活用水滲入接口可能引發一系列問題，從充電不穩定到設備短路，甚至導致設備損壞。如何有效檢測和防止水汽侵入成為提升 USB Type-C 接口可靠性的重要課題。本文將探討針對 USB Type-C 接口的水汽檢測技術，分析其工作原理、實現方式及艾為的對應產品。

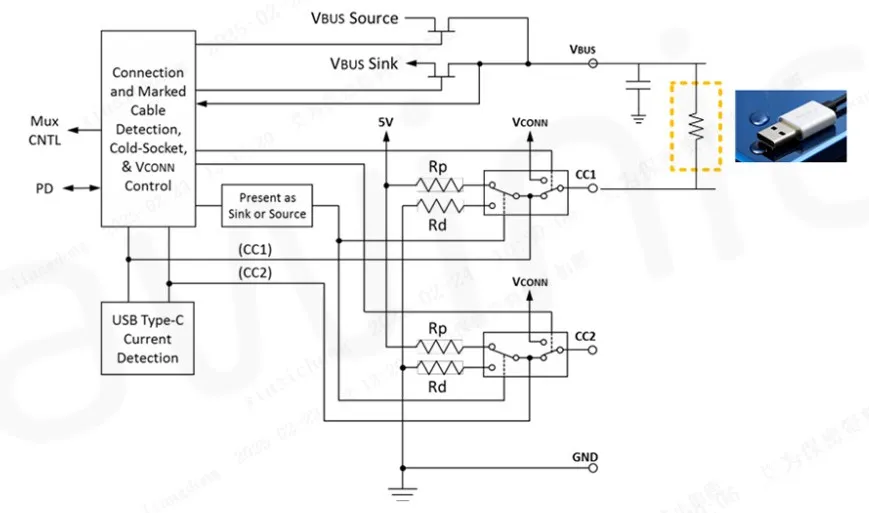

下圖為一個典型的水汽入侵等效示意電路：
圖1 Type-C 端口水汽入侵等效示意圖
圖2 Type-C 端口水汽入侵實測波形圖
據此波形分析并設計LPD機制
4、AP 側可以重啟 CC 端口 DRP 功能。

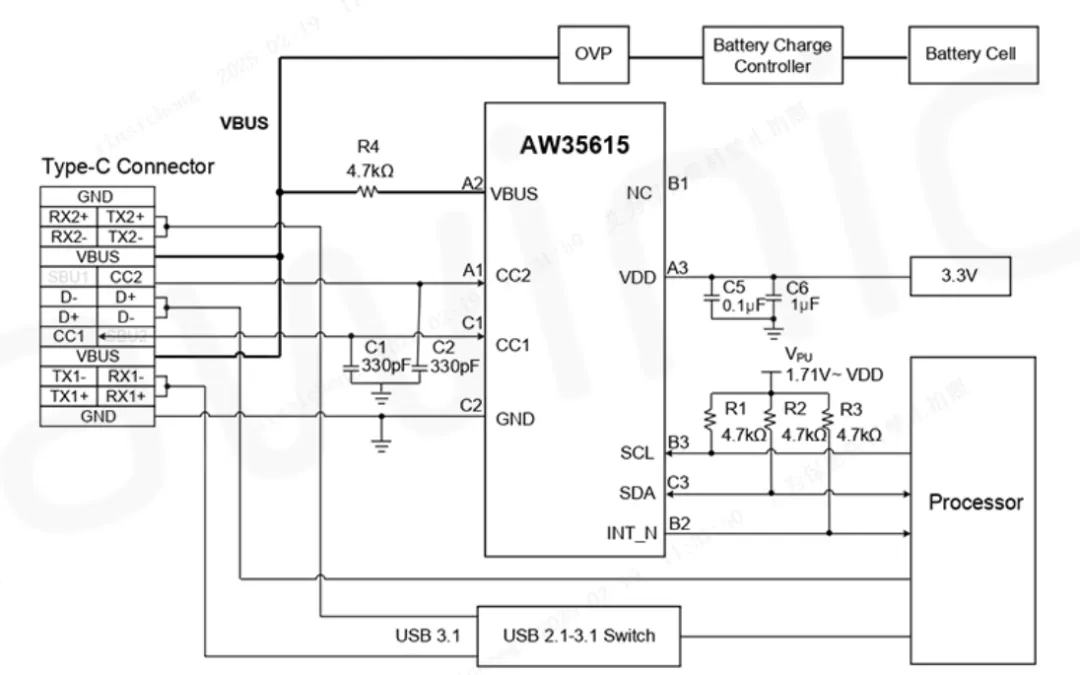

這也是艾為的第一代 PD PHY – AW35615CSR 所采用的 LPD 檢測方案，該芯片累計出貨近億顆，并且以其優異的性能進入MTK、展訊、ASR 等多家公司的官方參考設計方案。

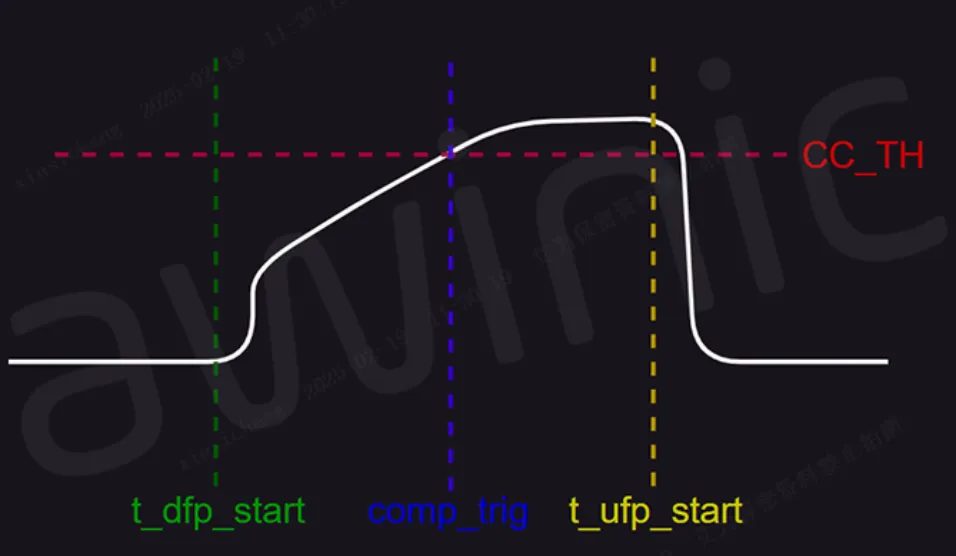

在此基礎之上，艾為不斷追求 LPD 檢測精度及靈敏度，并推出第二代 PD PHY 方案，內部集成擁有專利保護的硬件水汽檢測電路，其原理將結合下圖解釋：

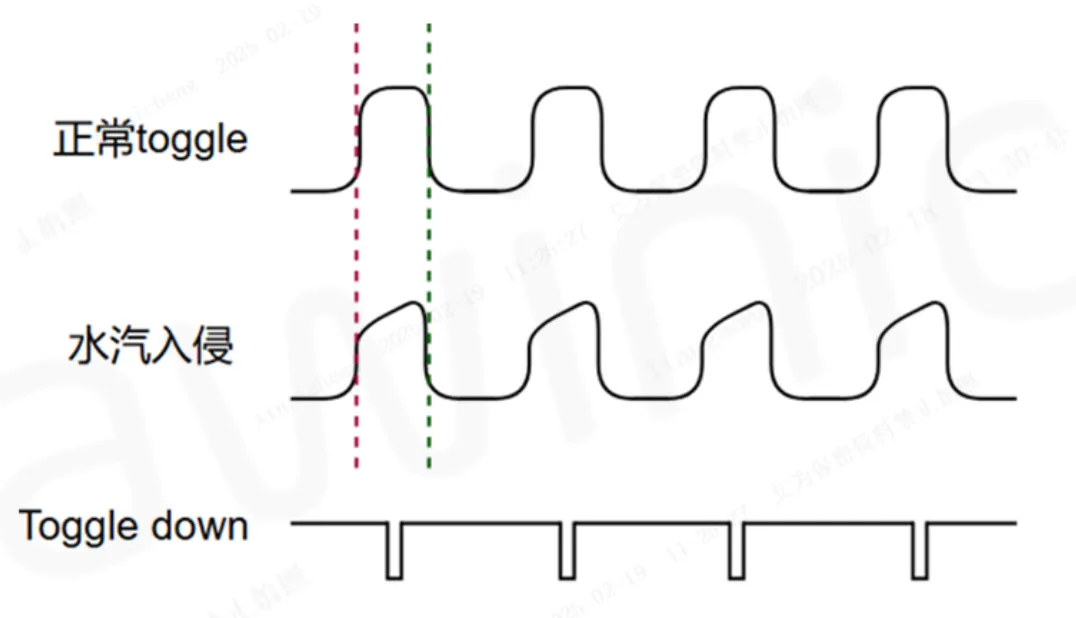

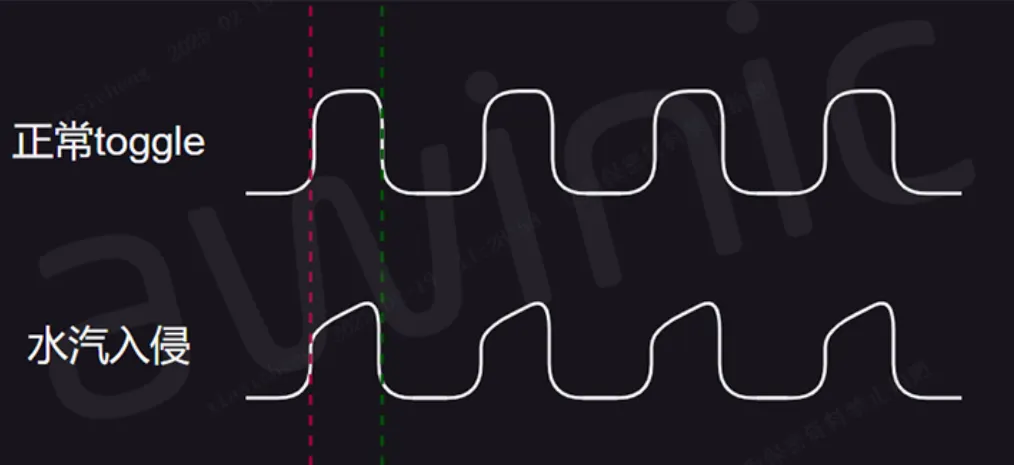

圖3 CC PIN Toggle 示意圖
支持 USB PD 3.1 28V EPR 更優秀的眼圖 CC 引腳最高耐壓值：32V 自家通過 CTS 認證的完整 PD 協議棧實現 取消 VCONN 引腳，layout 更方便 支持1.2V、1.8V IIC通信 支持死電池模式，未通電時作為 SNK 內置專利保護的 LPD 硬件算法 支持 VBUS 檢測與放電控制功能，可以避免 VBUS 電腐蝕老化損耗 支持 Wake 低功耗檢測模式
