【導讀】安全介電強度測試可以使用直流或交流測試電壓（峰值交流電壓等于穩態直流電壓）來完成。絕緣層必須承受該電壓 60 秒而不被擊穿。交流測試的優點是在轉換器上施加正電壓應力和負電壓應力。缺點是，如果將 EMC 電容器放置在隔離柵上，則交流無功電流可能會被誤解為擊穿。如有疑問，請使用 DC。
本文介紹了防觸電保護要考慮的安全標準。它還描述了使用保護接地 (PE) 作為提供電氣絕緣的附加方法。
安全標準考慮了防電擊的三個主要規范：
介電強度
間隙分離
爬電距離分離
安全介電強度測試可以使用直流或交流測試電壓（峰值交流電壓等于穩態直流電壓）來完成。絕緣層必須承受該電壓 60 秒而不被擊穿。交流測試的優點是在轉換器上施加正電壓應力和負電壓應力。缺點是，如果將 EMC 電容器放置在隔離柵上，則交流無功電流可能會被誤解為擊穿。如有疑問，請使用 DC。

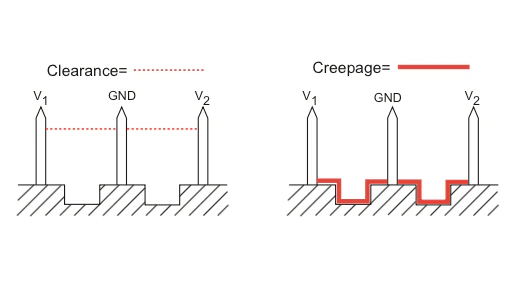

間隙是“直線距離”將輸入側與輸出側分開的距離。有時也稱為飛弧距離。爬電距離是沿表面將輸入側與輸出側分開的距離。有時也稱為跟蹤距離。圖 1 以圖表形式描述了這些分離。
間隙/爬電距離
安全標準中根據轉換器兩端的電壓、使用的材料和工作環境定義了電氣間隙和爬電距離。
間隙距離由“空氣中，2000m 以下”標準定義，并且取決于轉換器的輸入電壓和隔離等級。由于完全灌封的 DC/DC 轉換器不含空氣，因此間隙只是轉換器之間的距離，內部變壓器繞組間距不包括在間隙計算中，而是從變壓器初級繞組到次級引腳或從變壓器初級繞組到次級引腳的間隙。如果其中任何一個比 PCB 上輸入和輸出之間的間隙短，則將使用初級繞組連接到次級側的相鄰組件。
爬電距離由工作電壓、所用材料的表面電導率和污染程度決定。爬電距離是在 PCB 上主走線和次走線之間近的點處測量的。
顯示爬電距離和間隙間隔的 DC/DC 轉換器的 PCB 布局
保護接地
除了提供電氣絕緣之外，還可以使用保護接地 (PE) 作為防觸電方法。因此，具有基本絕緣和一個連接到 PE 的輸出的 AC/DC 電源將滿足兩種保護方法的安全要求。如果輸出電壓浮動，則只能使用雙重或加強絕緣電源。在正常操作期間和單一故障條件下，不得暴露任何危險電壓，并且暴露的導電部件不得變得危險。
IEC 電路分類為：
I 類設備：使用保護接地（例如，接地金屬外殼或接地金屬外殼或接地輸出）和故障斷開（保險絲或斷路器）作為保護的系統，因此僅需要基本絕緣
II 類設備：使用雙重或強化絕緣，無需接地金屬外殼，無暴露危險電壓（非導電外殼）
III 類設備：由 SELV 電源供電，內部不存在產生危險電壓的可能性，因此僅需要功能性絕緣?？梢允褂霉δ芙拥兀辉试S連接到 PE（沒有通過電源接地的返回路徑）
