【導讀】可變電容二極管是利用耗盡層電容特性的產品。當施加反向電壓時，耗盡層出現在二極管的pn結中，其厚度與反向電壓成正比。
可變電容二極管是利用耗盡層電容特性的產品。當施加反向電壓時，耗盡層出現在二極管的pn結中，其厚度與反向電壓成正比。
因此，隨著反向電壓的增加，耗盡層厚度增加，但電容減小。其作用與增加電容器兩個電極之間的距離相同。相反，如果反向電壓減小，耗盡層厚度減小，但電容增加。
它應用于調諧電路等。由于這種電容變化會改變頻率特性，因此與普通二極管相比，需要較大的容量變化率。

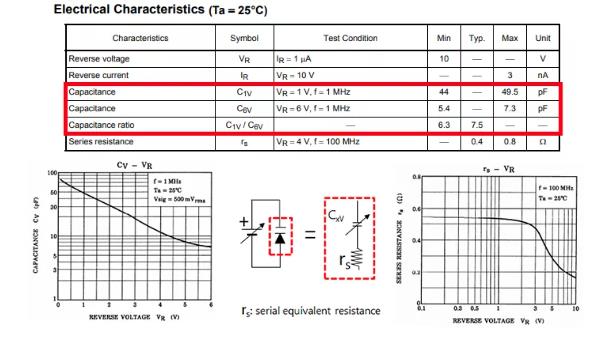

圖2-8（a）可變電容二極管的電特性
圖2-8（b）可變電容二極管的符號
圖2-8（c）可變電容二極管耗盡層與電容的關系
可變電容二極管與一般二極管不同，其重要特性不是正向電壓VF和開關特性，而是電容值及其變化（取決于電壓）。
