電氣工程師為什么需要對自己的PCB技能擁有無比的自信?理由很多。對于生手和業余愛好者來說，一個很重要的理由是，這是邁向更繁雜的電子產品維修的第一步。
為什么要費事掌握PCB維修技能?
為什么要那么麻煩去學習元件級PCB電路板維修? 難道我們不是生活在“一次性”世界里，只要出現問題，就可以毫不手軟地將電子設備扔進垃圾桶?
這是為什么一定要學習維修PCB的第一個非常有意義的原因。對電子產品充滿激情的人們，以及希望重復或最大程度使用電子產品的人們，在查找損壞的銅走線、確定故障板元件、更換這些元件并恢復PCB的過程中，會產生極大的心理滿足。

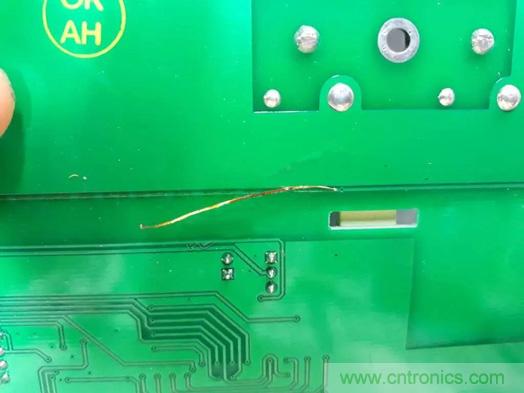

PCB上銅線與基板分離(圖片來源：希望保持匿名的工程師)
無論從業余愛好者還是專業技術員，要想學習構建和維護自己的項目和系統，就必須了解PCB如何工作，并且在PCB出現問題時有能力將它們修好。例如：
車庫門遙控器
家庭影院系統
動力工具速度控制器
電視
電腦
電氣工程師更是應該熟練掌握這項基本技能。消費者和商業領域離不開各種復雜的電子設備，其設計大都需要PCB。了解如何診斷電路板故障，修復或更換出現故障的元件，技術人員才能對各種計算機和物聯網(IoT)設備進行故障排除。
簡單修復PCB的步驟：
最常見的PCB故障由熱損壞、物理?yè)p壞以及元件電壓過高引起的。

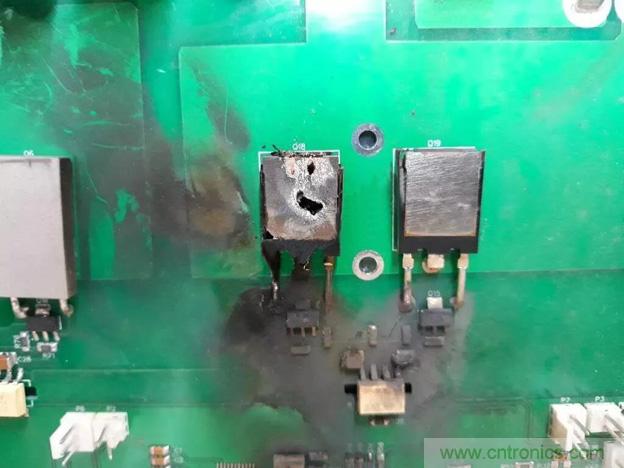

PCB上的元件出現了熱損壞(圖片來源：希望保持匿名的工程師)
盡管電路板內的玻璃纖維、銅線和膠涂層能夠在一定程度上阻止熱量的積聚，但一些PCB的確比另一些PCB更容易發生分層和其他熱損壞。
首先準備修復PCB所需的工具和材料：
尖刀或平頭螺絲刀或很細的砂紙
銅箔膠帶
焊槍
熱風槍
剪刀或工藝刀
鋼筆
棉簽和酒精擦
鑷子
回形針
然后按下面的步驟修復損壞的PCB，使其恢復正常功能：
第1步：取下?lián)p壞的焊盤或元件。 首先，將PCB固定在工作臺上，這樣在操作時它就不會移動。最好使用膠帶。
為了診斷損壞的PCB，有時需要用示波器來探測各個點的信號強度和波形，測試整個板子的電路連續性。有時候則只需簡單地找出燒毀區域，更換有故障的元件、焊盤或走線，并重新連接到PCB現有的銅線。
如果你發現PCB上的某個元件不能正常工作，則可通過下面的簡單步驟取下并更換該元件：
拿起熱風槍，將開關打開。熱風槍與故障元件相距至少6英寸。
幾秒鐘后，用鑷子將元件取下。如果取不下來，再加熱幾秒鐘，然后再試。
如果PCB焊盤受到熱損壞，最好使用尖刀小心地將其取下。必須注意，將損壞的元件從板子上取下時，不要損壞銅線和附近的其他元件。
第2步：清潔銅線并去除焊料。取下?lián)p壞的焊盤之后，繼續使用尖刀去除上面的焊料。如果使用刀子不便完成這種比較精細的操作，也可以用尖頭螺絲刀或帶精細砂礫的砂紙。
無論用哪種工具，最后都應該將銅線完全暴露，沒有余留的焊料，看起來干凈有光澤。
第3步：將銅箔膠帶貼在銅線上。清除了損壞的銅線并清理干凈該區域后，便可將銅箔膠帶貼在上面。
銅箔膠帶要與現有的銅線重疊，并覆蓋在現有的通孔及周圍一部分區域之上。
第4步：焊接接頭。這時，需要仔細焊接新的銅箔膠帶與已修復PCB銅線相連的接頭。下面是相關的一些提示和警告：
銅箔膠帶在焊接溫度下快速熔化，因此必須確定可以一次性完成該操作。
盡可能少加熱，操作時必須謹慎、快速，以減少施加的熱量。
步驟5：恢復PCB通孔。找一個圓頭硬工具，如鋼筆或其他簡單工具。壓在剛剛完成焊接的區域上并用力擦，確保銅箔膠帶牢牢地固定在整個焊盤區域。在該區域加熱之后，膠帶仍然是粘的。
使用該技巧可以確定通孔的位置，然后用回形針或其他類似工具進行穿孔。
步驟6：將元件放好并進行焊接。完成上述步驟，PCB就修好了，可以接受所選的新元件了。
接下來焊接元件的過程大家就很熟悉啦。和以前一樣，要盡可能少加熱。新貼上的銅箔膠帶/焊墊與銅線之間的新焊點可能還不太牢固。
步驟7：將修復區中多余的膠帶剪掉。用剪刀或工藝刀，小心地將銅箔膠帶切成適合的尺寸，完成修復。必須注意，剛剛修好的焊點可能會使PCB恢復功能，但是墊盤、銅線和接頭再也不會跟以前的電路板一樣牢固了。
然而，這已經相當了不起，對于其他人很多人會當作垃圾丟棄的東西，你卻賦予了新的生命。
除了合適的工具，還需要什么?
為了成功修復PCB，需要一系列基本的軟、硬技能，包括極好的手眼協調能力、極大的耐心和對細節的關注等。
歸根結蒂，最重要的還是實踐，實踐，再實踐。練就修理PCB的技能需要耗費時間和精力，但是一旦掌握了這項技能，你就會對電子維修產生更大的興趣，并找到更多機會由簡到繁深入探索。
網友經驗：
@ Aubrey Kagan
修復PCB需要多種軟、硬技能，包括極好的手眼協調能力、極大的耐心和對細節的關注。
還有......不受電子產品燒焦氣味干擾的能力!
當所有走過路過的人問“這是什么氣味兒?”時，能夠做到充耳不聞。
@ Conrad Mannering
Kayla，希望你會進一步討論這個話題。我有一位高級工程師，他教他的維修團隊根據地震原理，找到破壞中心，然后換掉所有一切(包括毀壞的外圍區)。
如果一個基于PCB的備用電池存放了很長一段時間，其電解液已開始泄漏甚至爆炸，那么該電池幾乎就修不了了。如果早一點發現問題，就有可能修好。在存儲板上，可能需要使用柔性連接線的單股線作為新走線。正如Aubrey所說的，這需要很好的手眼協調能力。
