【導讀】中間繼電器作為最為常見的電氣線路組件，在線路當中擔負著觸點擴展；溝通動作流程；外部顯示/指示輸出等極為豐富的功能。在實際運用當中，以JZC4系列中間繼電器最為普遍。或許部分初學者對此還有些陌生，那么以下通過圖片形式為大家介紹該型繼電器的構造，相信看完后，你會有所收獲。

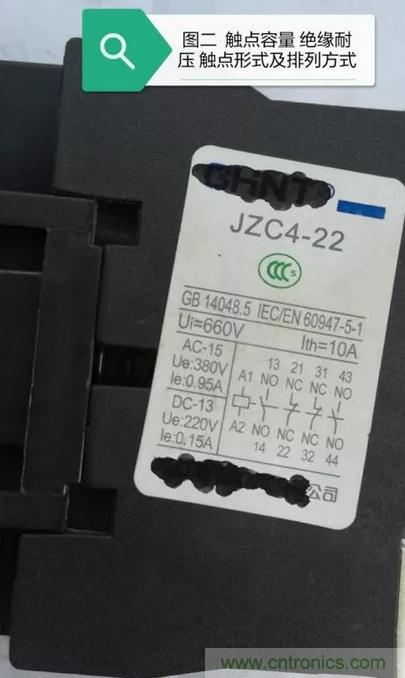

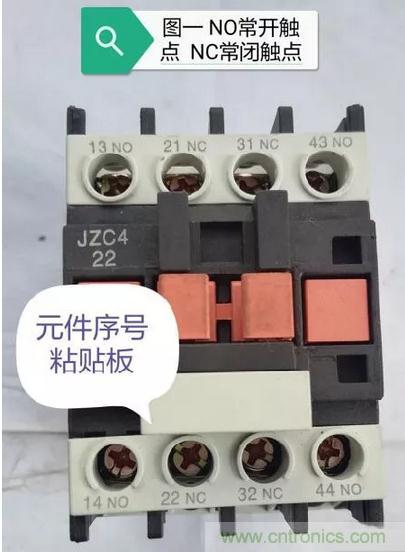

首先來看一下該型繼電器的外觀，如圖一至圖三展示：

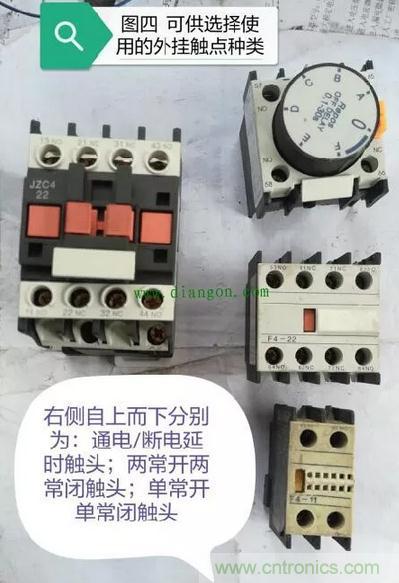

再來看由于該型繼電器只有兩對常開觸點和兩對常閉觸點，一旦出現觸點不夠情況時，難不成還要再安裝一只繼電器？其實在設計之初，這個問題就已經被考慮到。圖四就是該型繼電器所能加裝的“外掛”裝備：

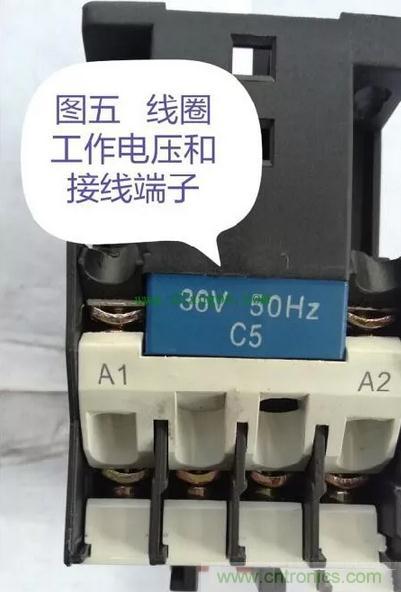

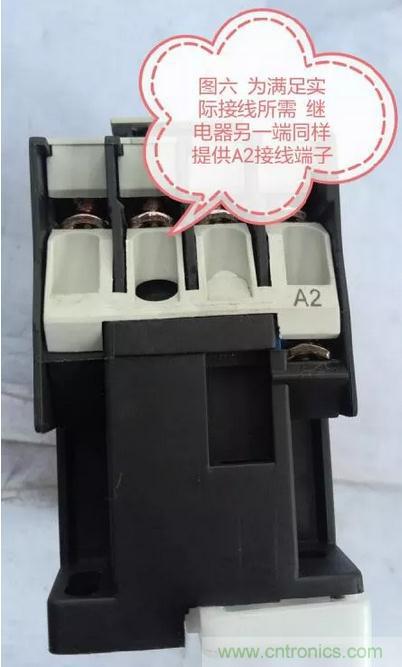

接下來我們再看圖五、圖六展示的繼電器接線端子分布，這里要指出的是繼電器的觸點可以在允許范圍之內任意控制相關電量，但繼電器吸合線圈的電壓等級卻是固定的，在使用中應該仔細核對標識。

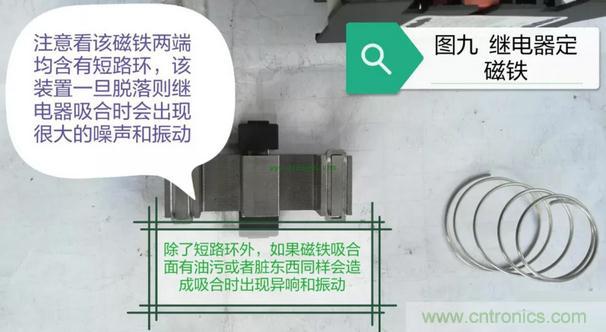

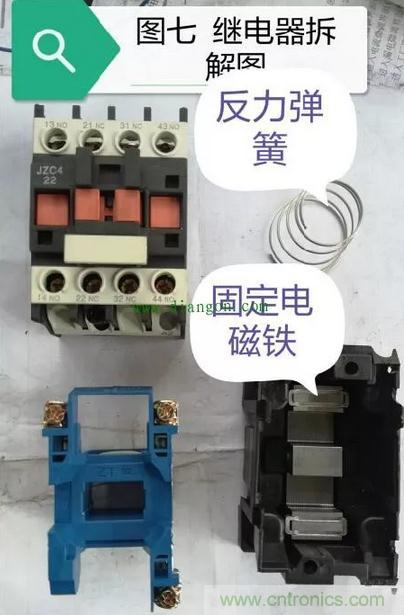

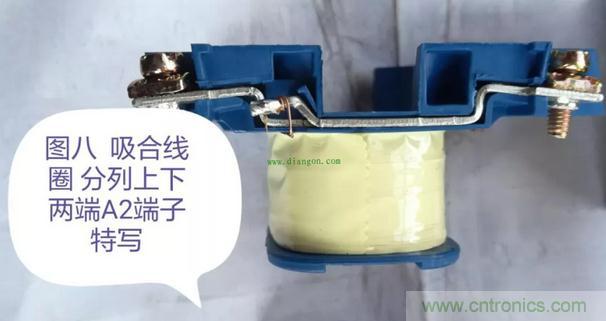

接下來我們再來看一下繼電器內部吸合部分的構造，在這部分當中以固定吸合磁鐵上短路環所引發的故障最為常見，詳情請看圖七至圖九的展示：

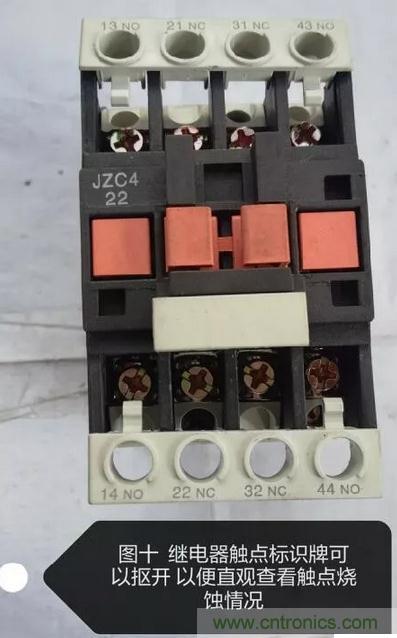

最后圖十所展示的是直接查看繼電器各觸點燒蝕情況的方法，該方法相較萬用表測量法，更為直觀：
中間繼電器工作原理
線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位，繼電器的工作原理是當某一輸入量（如電壓、電流、溫度、速度、壓力等）達到預定數值時，使它動作，以改變控制電路的工作狀態，從而實現既定的控制或保護的目的。在此過程中，中間繼電器主要起了傳遞信號的作用。
