【導讀】連接器的接線端子常出現三種致命故障，絕緣不良、接觸不良、固定不良，本文對導致這三種情況的原因進行詳細的分析，以幫助工程師在使用時減少故障的發生。
連接器的接線端子在使用過程中會遇到一些問題，如由于鍍層表面起皮、遭腐蝕、碰傷，或者是塑殼飛邊、破裂，接觸件緊密接觸部位加工粗糙或者是變形等多種原因造成的外觀不良；由于定位鎖緊配合尺寸超差，加工質量一致性差，總分離力過大等原因造成的互換不良等。
分析接線端子常見的致命故障形式有以下幾點：
1. 絕緣不良：絕緣體的作用是使接觸件保持正確的位置排列，并使接觸件與接觸件之間，接觸件與殼體之間相互絕緣。故絕緣件必須具備優良的電氣性能，機械性能和工藝成型性能。特別是隨著高密度，小型化接線端子的廣泛使用，絕緣體的有效壁厚越來越薄。這對絕緣材料，注塑模具精度和成型工藝等提出了更苛嚴的要求。由于絕緣體表面或內部存在金屬多余物，表面塵埃，焊劑等污染受潮，有機材料析出物及有害氣體吸附膜與表面水膜融合形成離子性導電通道，吸潮，長霉，絕緣材料老化等原因，都會造成短路，漏電，擊穿，絕緣電阻低等絕緣不良現象。任何一個接線端子失效都將導致整個系統工程的失敗，因此，大家在使用過程中應盡量避免上述提到的這幾種可能導致接連線端子出現故障的情況，讓接線端子更持久耐用。

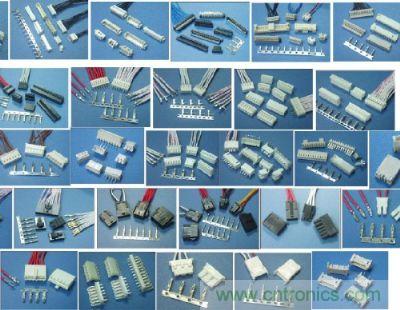

圖題：三問三搭：連接器之接線端子不良狀況
2. 接觸不良：接線端子內部的金屬導體是接線端子的核心部分，它將電源、信號等傳遞給與之接觸的其他零件上。接線端子內部的金屬導體必須具備良好的傳導性能。如果接觸件設計不合理，材料選用錯誤，尺寸不合標準，或電鍍層處理不當，都會造成連接器接線端子的接觸不良。
3. 固定不良：接線端子需要固定在一定位置才能實現穩定的連接。有時粗心大意安裝不完善，或者產品耐久度有限如插拔次數太多，導致固定不良，輕者影響接觸可靠造成瞬間斷電，嚴重的就是產品解體。解體是指接線端子在插合狀態下，由于材料，設計，工藝等原因?qū)е陆Y(jié)構不可靠造成的插頭與插座之間，插針與插孔之間的不正常分離，將造成控制系統電能傳輸和信號控制中斷的嚴重后果。由于設計不可靠，選材錯誤，成型工藝選擇不當，熱處理，模具，裝配，熔接等工藝質量差，裝配不到位等都會造成固定不良。
