【導讀】熱電偶是在寬溫度范圍內進行精密溫度測量的常用且廉價的方法。T型熱電偶（銅康銅）靈敏、穩定、易于制造且耐濕，并且與印刷電路板的銅對銅連接消除了對等溫塊的需求。這些是T型熱電偶被選用于許多應用的一些主要原因，從導管到食品加工，這些應用不需要其他熱電偶（如K型）提供的全部溫度范圍。
熱電偶是在寬溫度范圍內進行精密溫度測量的常用且廉價的方法。T型熱電偶（銅康銅）靈敏、穩定、易于制造且耐濕，并且與印刷電路板的銅對銅連接消除了對等溫塊的需求。這些是T型熱電偶被選用于許多應用的一些主要原因，從導管到食品加工，這些應用不需要其他熱電偶（如K型）提供的全部溫度范圍。
ADI公司生產的熱電偶放大器具有內置冷端補償功能，但不生產T型熱電偶。幸運的是，T型和K型放大器在高達約100°C的溫度下具有相似的電壓特性。 K型熱電偶調理器（如AD8495或AD8497）可以利用這種相似性來測量誤差極低的T型熱電偶。較高溫度下的輸出電壓將偏離AD8495的理想5 mV/°C傳遞函數，因此有必要使用查找表或多項式來解釋差異。該圖是使用NIST的T型熱電偶表和AD8495的傳遞函數生成的，以顯示AD8495在不同參考結溫下的輸出。

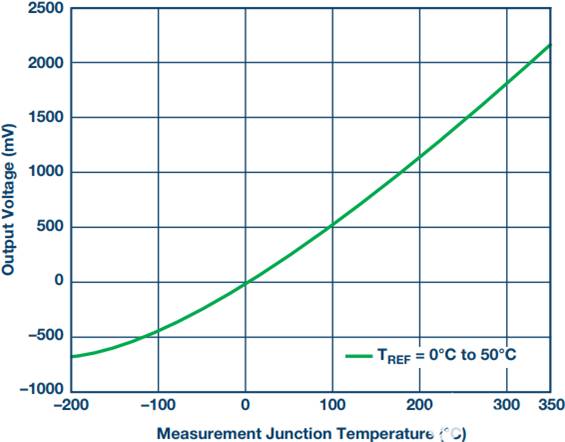

圖1.AD8495計算輸出，采用T型熱電偶。
圖表或此 6千階多項式可用于將輸出電壓映射到測量溫度。V外（mV） = a0+ 一個1× T + A2× T2+ ... + a6× T6，其中系數為：
一個6 | 一個5 | 一個4 | 一個3 | 一個2 | 一個1 | 一個0 |
2.115 × 10–16 | –2.116 × 10–12 | 2.602 × 10–9 | –4.238 × 10–6 | 5.548 × 10–3 | 4.728 | 1.099 |
在整個–200°C至+350°C測量溫度范圍和0°C至50°C參考結溫范圍內，該多項式的計算誤差約為–2.50 mV至+2.28 mV，小于約±0.5°C。 必須增加熱電偶容差和AD8495放大器誤差。
請注意，當溫度低于0°C時，輸出電壓為負。 輸出電壓是相對于基準引腳（REF）測量的，因此可以提高REF處的電壓，以適應采用單電源供電的負輸出電壓。有關使用熱電偶進行設計時的重要考慮因素，包括接地、濾波干擾和布局實踐，以使器件溫度等于基準結溫。
