【導讀】如今，系統設計師需要對電源管理更加精通。因為功能和應用數量不斷增加，對電池容量的要求也會更高。用戶也要求較短的充電時間，這需要更快的充電電流。
但是，由于半導體封裝的熱限制，單個充電器可能不能支持所需的高充電電流。沒有人喜歡握住一個摸起來發熱的設備。通過添加一個與主充電器并行的輔助充電器，您可將總充電電流升到75％-100％。這就是所謂的雙充電系統。它一般可作為一個很好的解決方案用于支持大于5A的充電電流并穿過電路板散熱。
一般來講，一個雙充電系統包括一個主充電器和一個并行充電器。正如圖1所示，主充電器需要控制整個充電過程，而并行充電器默認為禁用，通常只有當高充電電流必要時才會操作。

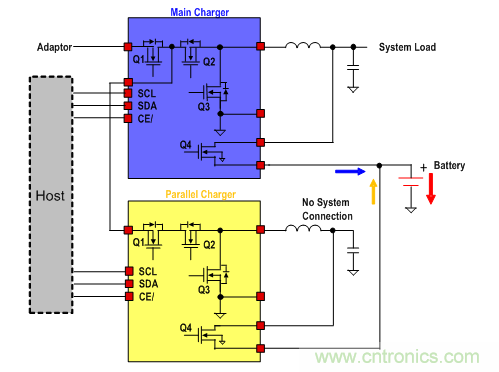

圖1：雙充電器系統簡化框圖
對于雙充電器應用來講，沒有必要使用兩個全功能的充電器集成電路。專用、專門設計的并行充電器集成電路仍然可完美運行，并節省部件成本，因為并行充電器無需主充電器的所有功能。作為一個專用并行充電器，其充電在默認情況下應禁用，只在必要時將其激活。表1對比了主充電器和專用并行充電器的主要特點。

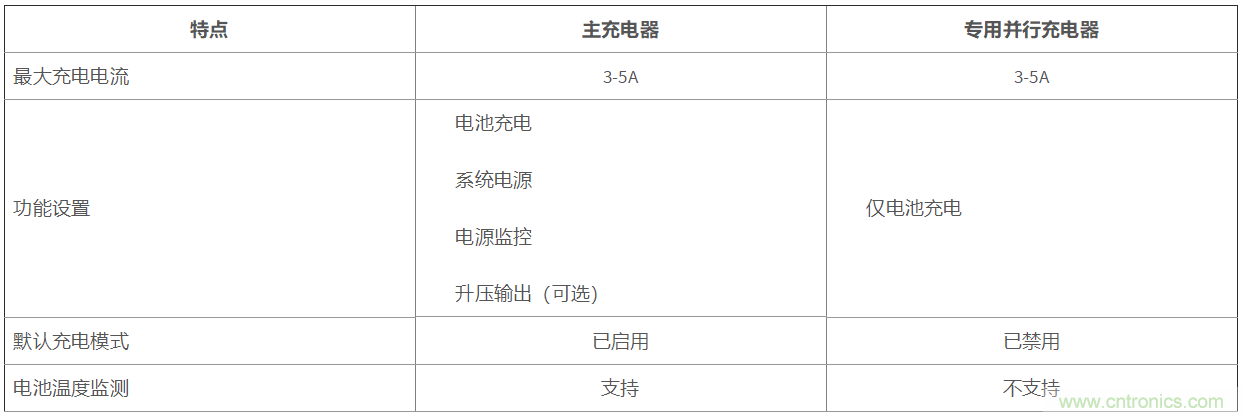

表1：主充電器和并行充電器功能比較
作為一個示例，一個雙充電系統可通過兩個并聯bq25890設備實現。這些設備以4mm x 4mm封裝。然而，如上表所示的第二個充電器并不需要很多的功能。通過將bq25898C用作具有更小封裝的并行（第二）充電器，所需的總系統成本和PCB空間得以降低。
在您的設計中實現快速充電時，考慮使用并行充電器。當處理更高的充電電流時，此設計考慮可幫助管理散熱，從而更快、更有效地為您的設備進行充電。
