【導讀】從智能手表到健身追蹤器，可穿戴設備越來越流行。以保健監測儀為例，其測得的數據經過處理可顯示在小型集成屏幕上。數據也可以傳輸至其他設備，并通過 Bluetooth® Smart連接至智能手機。
可穿戴設備很小，因此其組件必須也同樣小巧，包括可充電電池。為了讓這些小容量電池每充一次電都能運行盡可能長的時間，電源管理芯片不僅需要具備盡可能小的外形，還需優化提高效率。在單個包裝的多軌配置中集成多個電源能夠發揮很大的作用。
TI的小型TPS62770多軌直流/直流轉換器將低 靜態電流降壓和升壓輸出集成到一個設備中。降壓軌道即使在微安培負載范圍內也能利用極低的360-nA靜態電流產生高效率，為無線MCU和傳感器供電。升壓軌道則優化用于為顯示器供電，顯示器可以是被動矩陣OLED (PMOLED)也可以是帶背光的LCD屏幕。

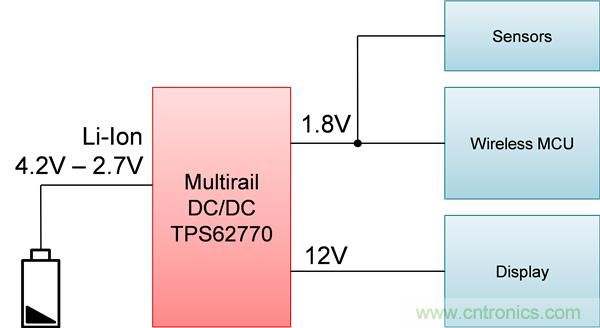

圖1：可穿戴系統的基本供電圖
顯示器設計的靈活性對滿足不同類型穿戴設備的需要很有幫助。一些情況下，升壓轉換器可用作配備電流控制的LED驅動器。例如，TPS62770集成升壓轉換器為設計師調節大型顯示器的LED亮度提供了選項，就像智能手機中的亮度調節一樣。可以通過利用脈寬調制(PWM)信號感應信號的占空比，并通過LED將占空比轉化為正向電流，從而改變亮度。
圖2：PMOLED或LCD背光的可選電路
這些功能的結合為健康可穿戴設備等以小電池供電的應用提供了更靈活的設計。TPS62770轉換器所具有的為PMOLED或LCD背光等多類顯示器供電的功能選項（見圖2），可能是您下一個可穿戴設備最適合的供電選擇。
