【導讀】春運已至，越來越多的人選擇自駕回家。長途行駛過程中，選購一輛省油、運行平穩、安全系數高的汽車尤為重要。這三項選車要素都與汽車電子節氣門（electronic throttle control簡稱ETC）息息相關。
01 汽車節氣門是什么？

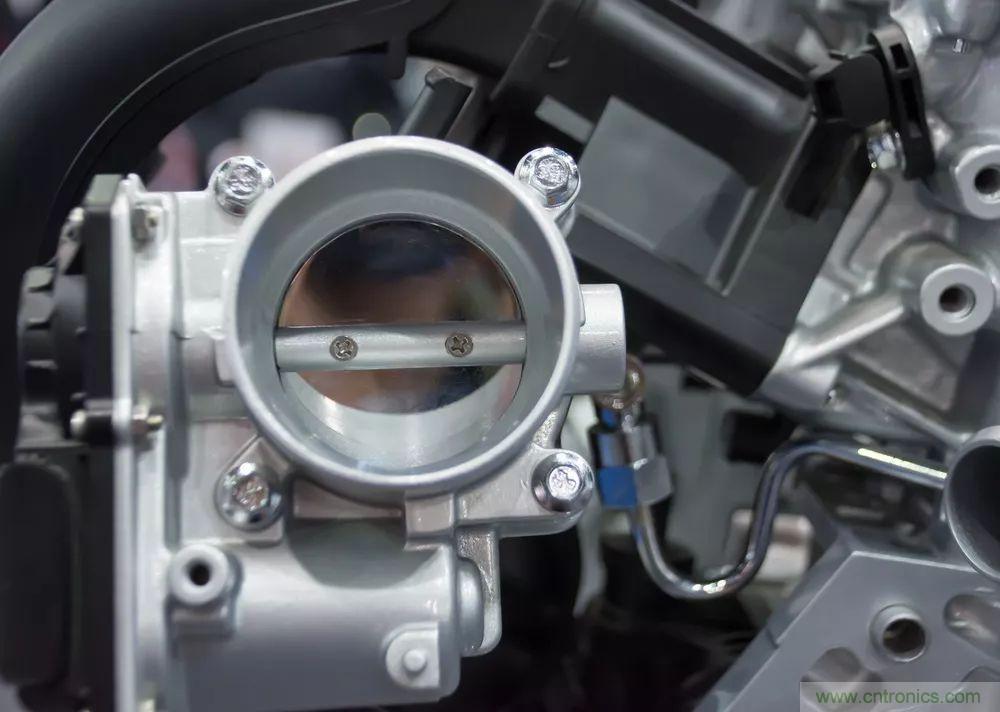

汽車節氣門是當今電噴車發動機系統最重要的部件之一，也被稱作是——汽車發動機的咽喉，是控制空氣進入發動機的一道可控閥門。氣體進入進氣管后會和汽油混合變成可燃混合氣，從而燃燒形成做功。
隨著汽車技術的不斷發展，我們的汽車越來越智能可靠，越來越多的部件采用電子控制，傳統的汽車節氣門也逐漸被電子節氣門所代替。
02 電子節氣門的優勢？

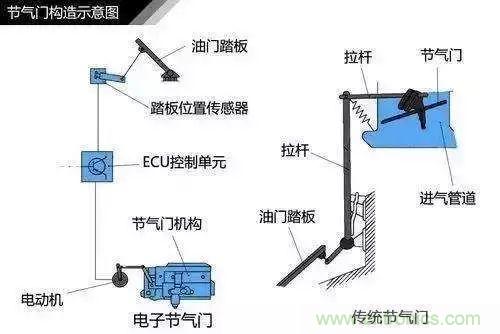

傳統發動機節氣門通過拉索（軟鋼絲）或者拉桿，一端連接油門踏板，另一端連接節氣門連動板而工作，整個操作都是通過機械連桿機構布置在一個狹小的空間完成，帶來噪音大，執行駕駛員踩下加速踏板指令時間滯后等問題。
圖片來自網絡
電子節氣門則主要通過節氣門位置傳感，精準控制節氣門開度, 從而實現發動機全范圍的最佳扭矩輸出。
ETC系統可以記錄汽車在各種行駛情況下的空燃比，自動調節節氣門開度使燃燒更加充分，降低廢氣產生；在怠速狀態下，節氣門則會保持在一個極小開度來穩定燃燒，又起到了省油的作用。
03 電子節氣門的技術關鍵——位置傳感器

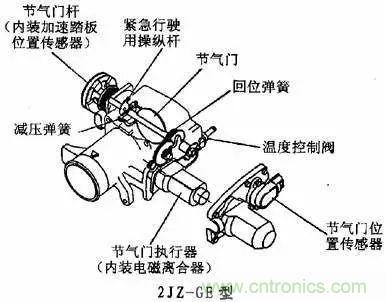

節氣門位置傳感器和油門踏板位置傳感器等可以助力電子節氣門執行以上精準的調節操作。油門踏板位置傳感器將司機需要加速或減速的信息傳遞給節氣門電子控制單元ECU，ECU根據得到的信息，計算出相應的最佳節氣門位置，精準控制節氣門開度，從而實現發動機全范圍的最佳扭矩輸出。
圖片來自網絡
整個系統控制過程是典型的閉環位置反饋控制，加速踏板位置傳感器、節氣門位置傳感器均有冗余設計，因此，當其中一路傳感器發生故障時仍有另一路傳感器保持工作，確保運轉安全性。對這類位置傳感器的選擇也必須要考慮它們?cè)谄?chē)動力系統中工作的耐高溫和耐污能力。
邁來芯位置傳感器IC解決方案
MLX90365 是第 II½ 代 Triaxis® 位置傳感器 IC，采用Melexis獲得專利的創新型磁性傳感器技術，可憑借其表面的集磁點 (IMC)，以一種非接觸方式感測所施加磁通密度的 3 個空間分量（即 Bx、By 和 Bz）并且以成比例的模擬量輸出或PWM信號的形式報告 。

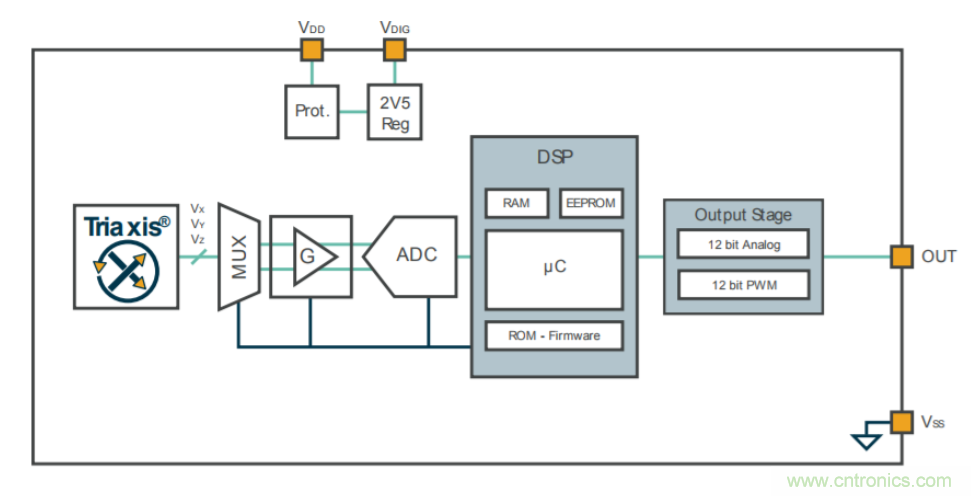

MLX90365信號輸出結構圖
應用非接觸式的磁場感應，Triaxis® 傳感器對污垢、灰塵、油類、氣體和其他污染物并不敏感。IC 本身可以使用塑料包覆成型或灌封以防受到污染，即使暴露在嚴苛的介質環境中，也能保證很長的使用壽命，因此MLX90365非常適用于汽車電子節氣門的位置傳感器的安裝使用。

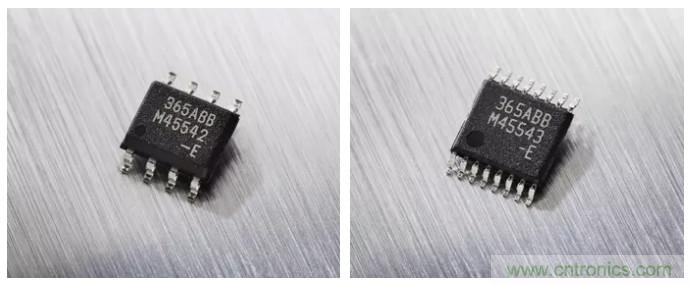

邁來芯-MLX90365位置傳感器
MLX90365優勢
◆絕對線性位置和旋轉位置傳感器 IC
◆簡單穩固的磁性設計
◆Triaxis® 技術
◆環境溫度范圍從 –40°C 至 +150°C
◆可編程測量范圍（角度可達 360 度）
◆可編程線性傳輸特性
◆位角度分辨率、10 位角度精度、48 位 ID 編號
◆雙芯片（全冗余）- TSSOP-16 封裝 - 無鉛且符合 RoHS 規范
◆與第 I 代和第 II 代引腳兼容
MLX90365應用領域
◆絕對旋轉位置傳感器
◆絕對線性位置傳感器
◆ 踏板位置傳感器
◆方向盤位置傳感器
◆油門位置傳感器
◆浮子液位傳感器
◆騎行高度位置傳感器
◆非接觸式電位計
