【導讀】LVDS（Low Voltage Differential Signaling)即低壓差分信號傳輸，是一種滿足當今高性能數據傳輸應用的新型技術，LVDS 數據線連接廣泛應用于高速數據信號傳輸，例如液晶顯示屏普遍采用LVDS接口，LVDS也在計算機、通信設備、消費電子等產品中得到廣泛應用，這些應用需要ESD靜電保護元件來保護敏感的IC 器件，確保數據在高速傳輸中保持信號完整，SLA3304DT6經過實驗驗證，高溫長線傳輸不丟包。
ESD SLA3304DT6 可以保護4路雙向I/O進出口線，能吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電30KV，無需擔心其性能發生減退，并可在極低的箝位電壓下安全地耗散13A的8/20μs波形浪涌電流（IEC61000-4-5）。

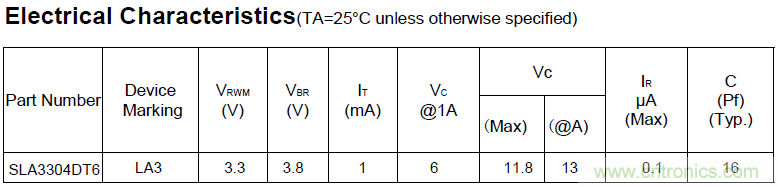

SLA3304DT6 封裝SOT-26, 最大反向工作電壓3.3V, 具有非常低的漏電流（最大0.1uA）,其電性如下：
SLA3304DT6結構圖：
SLA3304DT6 PCB板布線圖：
SLA3304DT6 網口高溫丟包驗證：
測試數量：兩塊測試板
測試儀器：網絡分析儀，烤箱
驗證條件：
網線長度100米時，信號仍維持。驗證結果：不丟包.
網線長度100米時，并且放入烤箱中，并將溫度升高至80度時，時間持續30分鐘，信號仍維持。驗證結果：不丟包。

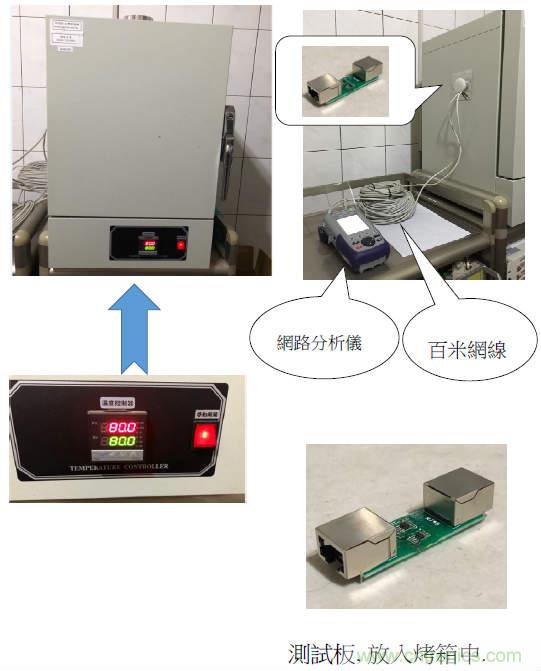

驗證設備：
PCB板1：
PCB板2：

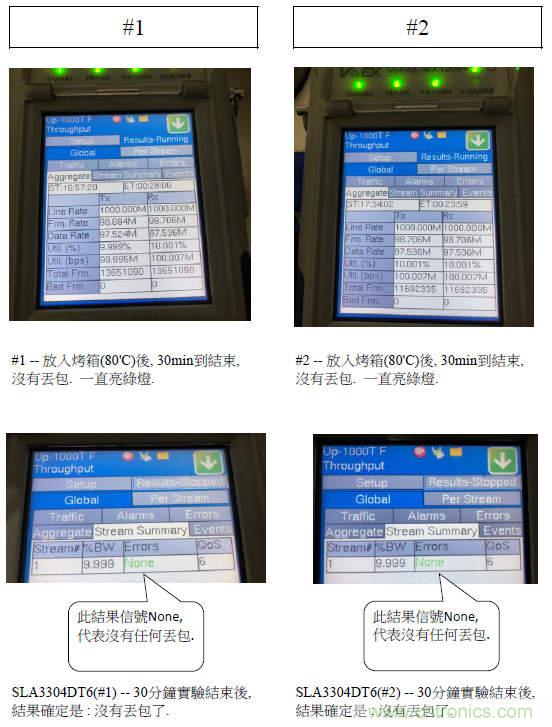

驗證過程和結果：
ESD SLA3304DT6 適用于：手機及配件，總線保護，便攜式儀器，個人數字助理(PDA).
