【導讀】二極管以其單向?qū)щ娞匦裕谡?a target="_blank" style="text-decoration:none;" >開關方面發揮著重要的作用；其在反向擊穿狀態下，在一定電流范圍下起到穩壓效果。令人意外的是，利用二極管的反偏壓結電容，能夠有效地減少信號線上的接入寄生電容，這里將近一步討論這個運用。
二極管參數—單向?qū)щ娦?/strong>
提到二極管，大家最熟悉的就是二極管的單向?qū)щ娦裕从撤睬€上如圖1所示。當正向偏壓U=0.5V（硅管）時，二極管開始導通，電流越大電壓越大，具有很低阻抗；當加反向偏壓時二極管不導通，在一定范圍內有很小的漏電流，具有很大阻抗。其這個單向?qū)щ娦裕财鸬搅碎_關的作用，所以在整流和開關方面都有廣泛的應用。
二極管有一個參數，沒有單向?qū)щ娦阅敲磸V為人知，但是對電路設計的影響也至關重要，那就是“結電容”。
二極管參數—結電容

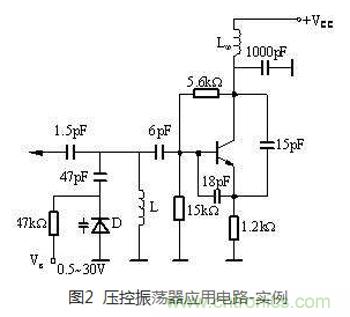

在一些高速場合，需要選結電容比較小的二極管；在某些場合，則需要利用這個結電容來達到特定的目的，比如壓控振蕩器（VCO），正是利用了變?nèi)荻O管在不同的反向偏壓下有不同的電容值，從而達到電壓控制頻率的目的。
在高速電路上，由于頻率越來越高，寄生電容的影響已經不能忽視了。在系統中，這些不期望的電容來自方方面面，比如PCB的材質、厚度、板層結構、走線平行度，這些都是影響PCB板的寄生電容，還有元器件本身的寄生電容，最可惡的是這些東西還受環境溫度的影響。
難道就沒辦法對付它們了嗎？通過工程師們的不懈努力，發現這些影響是可以通過合理的電路設計來減少的。下面我們將討論下怎樣“利用二極管的電容特性來減小高速信號上的寄生電容”。
二極管妙用—減少寄生電容

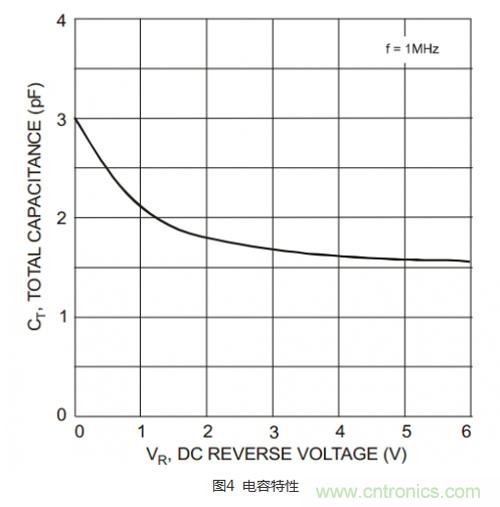

首先，我們熟悉下二極管的電容特性：圖4所示的是IN4448HWS二極管的電容特性。零反向偏壓下，電容是3pF，隨著反向偏壓越來越大，結電容越來越小。
在高速信號線上，通常會附加一些功能，這些功能通常會帶來不利的影響，如會產生很大的寄生電容，這個電容視具體的電路模塊而定。如果忽略這個電容，可能會影響這個信號的頻率。最不幸的是，就算您注意到了這個電容，由于附加的功能模塊產生的電容太大，似乎也無能為力。通用附件功能接入法如圖5所示：
為了減少信號線上的寄生電容，可以在附件功能的接入點處增加一個二極管，這個二極管必須節電容比較小的，通常選用小信號開關管，如果考慮到大電流問題，則需要慎重考慮選型問題。
正向接入方法如圖6所示，二極管接在信號線與附件功能模塊之間，這表示附加功能模塊使能時是高電平輸出的。另外，為了更大程度地減小寄生電容，通常使二極管工作在反偏壓狀態下，即UL 接至低電平。在附加功能模塊不工作，二極管處于最大反偏壓下，具有更小的節電容，信號線能夠工作在高頻狀態下，系統獲得更高的性能。
反向接入方法如圖7所示，與正向接入不同的是，二極管的正極接到信號線上，UH接至高電平。

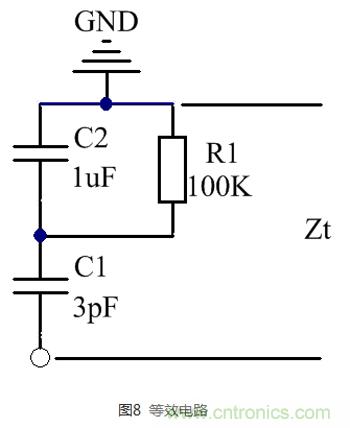

不管正向還是反向接入法，其等效電路都如圖8所示。我們假設二極管的節電容為3pF，附件功能模塊寄生總電容1uF。如果電阻足夠大，那么可以忽略，此時就是兩個電容串聯，和電阻并聯類似，CT=C1*C2/(C1+C2)≈C1(C2較大)。大電容就算變化很大，串聯總電容幾乎等于小電容，即3pF，有效減小接入電容。
以上運用是建立在二極管單向?qū)щ娦院洼^小節電容的基礎上。正向接入和反向接入只能是單方向的，不能解決所有情況，也就是說只能針對特殊的功能模塊。如果附加功能模塊需要雙向的，把圖6和圖7結合或許是不錯的選擇。
