1 簡介
Power Integrations推出適用于 LED 街燈和其它工業/基礎建設照明系統的 150 W、48 V 電源供應器參考配套設計。該設計組合了PFS功率系數級和LCS輸出級，輸入電壓90 VAC - 265 VAC,100%負載和50%負載時的功率系數大于0.9。本文介紹了PFS704-729EG HiperPFS系列產品亮點，方框圖，多種應用電路以及90 VAC - 265 VAC輸入48V/150W LED街燈照明參考設計主要指標，電路圖和材料清單于PCB布局圖。
詳細閱讀：
適用于LED路燈150 W 48 V 電源的參考設計(RDR-292)
相關閱讀：
第一講：100W高可靠性LED球泡燈驅動電源設計
第三講：30W高可靠性LED T8燈管驅動電源設計
第四講：能效高達85%的15W筒燈驅動電源設計
第五講：PI 5W-16W TRIAC調光LED照明驅動解決方案
第六講：針對B10型LED燈泡設計的高效率、超緊湊驅動器

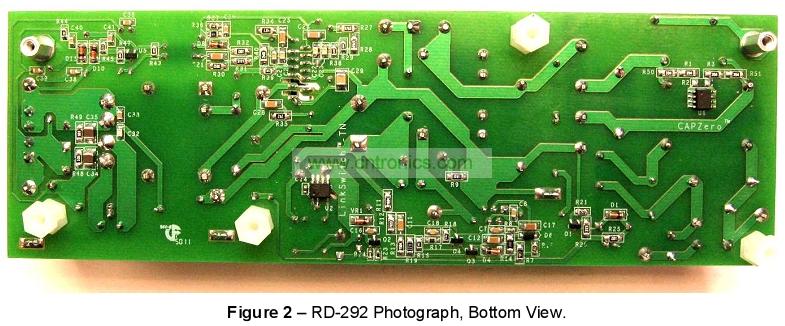

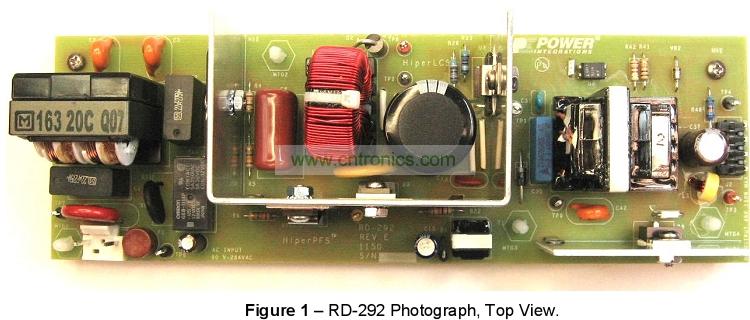

RDR-292 中所介紹的驅動器電路，在 230 VAC 和 110 VAC 輸入條件下效率分別可超越 93% 和 91% 。 此設計提供系統功率因子 (PF) 達 0.97 以上，THD 小于 10%，可輕松符合 EN61000-3-2 C。在相同的設計平臺下，只要簡單的從HiperPFS™（ PFC）和HiperLCS™（LLC）家族成員中選擇不同的轉換器 IC以及對應的功率器件的大小，就能將設計在 75 W 到 400 W 之間進行調整。
RDK-292 只需要不到 125 個組件就能實施驅動器的 PFC、LLC 和待機電源供應器電路，不但降低 BOM 成本，更具備卓越的可靠性。 此設計采用了Power Integrations 的高度整合 HiperPFS 功率因子修正 IC 與 HiperLCS 諧振轉換器 IC 組合，相較于傳統的 LLC 解決方案，這樣的組合一共可省略多達 35 個組件。HiperLCS 也允許使用比一般 LLC 設計更小的磁芯和輸出濾波電容器。 此設計還整合了 Qspeed™ 混合 PIN 蕭特基二極管 ，相較于傳統的超快速硅質 PFC 二極管，它可透過大幅減少二極管恢復損失來提高 CCM PFC 效率。
為了能夠安裝在遠程照明控制系統中，此設計實施了以Power Integrations 的 LinkSwitch™-TN IC 為基礎的高效率待機電源供應器功能。 新加入的 CAPZero™ X 電容放電 IC 提供進一步的節能效果，于 264 VAC 輸入時可減少無負載功耗大約 800 mW。
Power Integrations 產品營銷經理 Andrew Smith 表示：“LED 照明能為許多地區和工商業節省龐大支出，但若沒有高效穩定的低成本驅動器電路，便無法完全實現這一節能目標。 Power Integrations 提供一整套產品 – 如RDK-292 所展示– 為高功率 LED 照明系統設計人員提供強大的競爭力。”
2 電源規格
下表給出的是設計的最低可接受指標。實際性能在后續的測試結果部分給出。

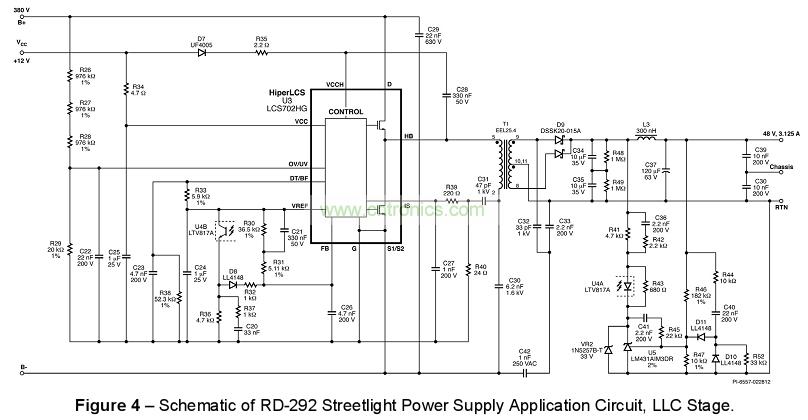

3 電路原理圖
RDR-292 包含規格、電路圖、BOM、變壓器文件、PCB 布局和效能數據。
欲了解更多詳細的內容請點擊下載：
適用于LED路燈150 W 48 V 電源的參考設計(RDR-292)
